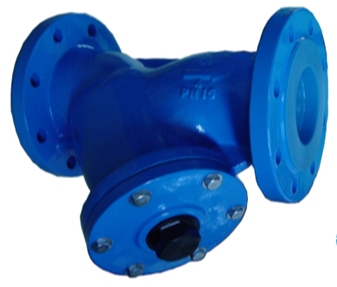

Y型過濾器DN50-DN400

用途:

用于保護管路中水表或流量計不受固體雜質和污染物的影響，使其計量能正常運行。

使用條件:

◆ 水溫：冷水≤50℃

◆ 水壓：1.0MPa（10bars）

特點:

◆ 壓力損失小，流通能力大。

◆ 采用環氧樹脂涂層殼體和不銹鋼濾芯、緊固件。

◆     拆卸出濾芯即可將臟物帶出，清理十分方便。

◆     預留排渣孔，在線除渣方便快捷。

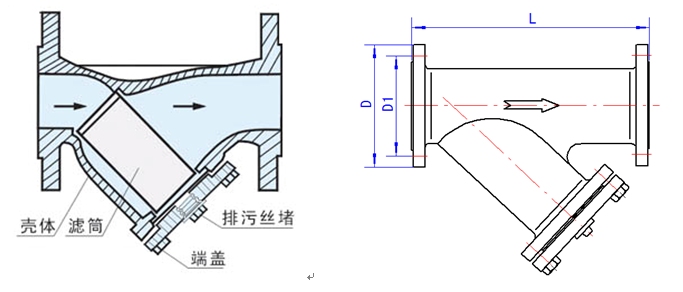

外形尺寸

公稱口徑 （mm）	長 （L）	螺栓孔中心圓直徑（D1）	法蘭外徑 （D）	連接螺栓
	mm
DN50	230	125	165	4×M16
DN65	290	145	185	4×M16
DN80	310	160	200	8×M16
DN100	350	180	220	8×M16
DN125	400	210	250	8×M16
DN150	480	240	285	8×M20
DN200	600	295	340	8×M20
DN250	730	350	395	12×M20
DN300	850	400	445	12×M20
DN400	920	515	565	16×M24
